液下泵的参数主要有液下泵的作工的相对参数,包括液下泵的作工的相对情况,比如说液下泵的最工功率、液下泵的流量、液下泵的扬程等等,这些都是液下泵的常见参数。

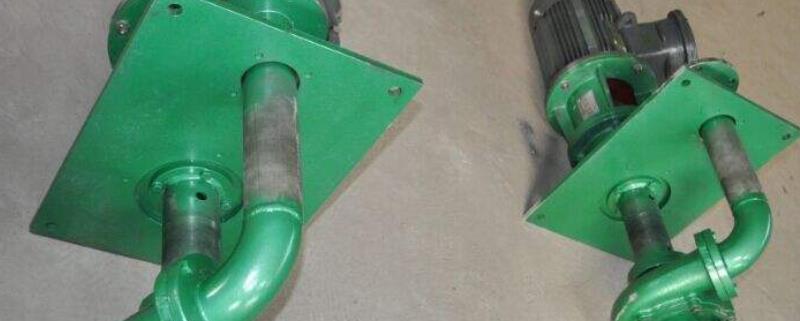

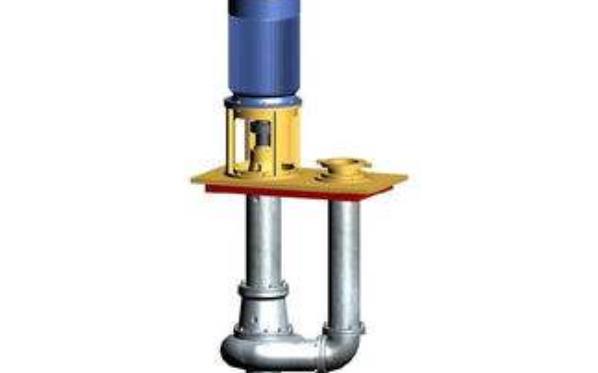

传统液下泵叶轮部分淹没在液体内,轴封无泄漏现象。且占地面积小,使用可靠,维修方便,耐腐蚀性能强等特点。广泛适用于化工、制药、造纸、石油等工业部门。
新型液下泵的电机不在液面上,而是在液面下。电机是潜没电机,与泵轮连接成一体潜在液体下,实现将物料送达目标储的目的,多用于化工、制药、石油等零区环境。
1.流量Q流量是液下泵在单位时间内输送的液体量(体积或质量)。
2.扬程H 扬程是指液下液下泵所抽送的单位重量液体通过液下液下泵后获得的能量,以H表示,单位是m。
(1)扬程是一个能量增量的概念,为单位液体从液下液下泵进口法兰处(液下泵进口)到出口法兰处(液下泵出口)所获得的能量增量。
(2)液下泵扬程表征液下泵本身的性能,只与液下泵进口、出口处的液体能量有关,而与液下泵装置无直接关系。但可利用装置中液体的能量计算液下泵的扬程。
3.转速n转速是液下泵轴单位时间内的转数,单位为r/min。
4.液下泵的基本参数还有泵的作工功率
(1)输入功率Pa：液下泵功率通常指输入功率,即原动机传到液下泵轴上的功率,故称轴功率。输入功率以Pa表示,国际单位为W,工程上常用kW。
(2)有效功率PM：指单位时间内从液下泵中输送出去的液体在液下泵中获得的有效能量,又称输出功率。有效功率国际单位是W,工程上常用kW,常称水(液)功率。
5.液下泵效率η 液下泵效率定义为液下泵有效功率与轴功率之比。液下泵的轴功率与有效功率之差为液下泵内的损失功率,其大小用液下泵的效率来计量。
6.必须汽蚀余量NPSHr NPSH(Net Positive Suction Head)是净正吸入水头的英文缩写。
(1)NPSHr称必需汽蚀余量。NPSHr物理意义是指液下泵进口到叶片背面最低压力处能量损失,单位是m。
(2)NPSHr是液下泵固有的特性,只取决于液下泵本身,与外部的装置无关。
(3)NPSHr是通过试验,按照一定的性能变化约定获得。这种约定可以是合同规定,也可以直接执行液下泵试验方法标准的规定。一般采用NPSH3作为NPSHr值,GB/T3216《回转动力液下泵水力性能验收试验l级和2级》中NtXSH3定义为：进行这种试验时,采用逐渐降低NPSH直至恒定流量下(第一级)扬程的下降达到3%,此时的NPSH值即为NPSH3。
液下泵的基本参数可以辅助用户选择合适的液下泵的类型以及液下泵的型号,液下泵在选择时,液下泵的流量参数基本可以起到决定性的作用。
